Für Signal- und Leistungsübertragung: die Federleiste/Buchse WINSTA® MIDI Kodierung A.
Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung.
Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen ohne Fehler montieren.
Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen
die schnelle und wartungsfreie Verdrahtung aller Komponenten.
Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder
können unterschiedliche Schaltkreise eindeutig unterschieden werden.
Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar.
Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik.
Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren.
Das spart Zeit und Aufwand. Für die Abmantellänge kann ein Bereich bis zu 55 mm genutzt werden.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.

fehlsteckgeschützter Installationssteckverbinder
für Steuerungen in der Automation
für eine Vielzahl von Anwendungsbereichen
kundenspezifische Lösungen
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb

Elektrische Daten:
Bemessungsdaten gemäß IEC/EN
Bemessungsdaten gemäß    IEC/EN 60664-1
Bemessungsspannung (III / 3)    250V
Bemessungsstoßspannung (III / 3)    4kV
Bemessungsstrom    25A
Legende Bemessungsdaten    (III / 3) ≙ Überspannungskategorie III / Verschmutzungsgrad 3

Bemessungsdaten gemäß UL 1977
Bemessungsspannung UL 1977    600V
Bemessungsstrom UL 1977    23A

Anschlussdaten
Klemmstellen    6
Gesamte Anzahl der Potentiale    3

Anschluss 1:
Anschlusstechnik    Push-in CAGE CLAMP®
Betätigungsart    Betätigungswerkzeug
Push-in
Nennquerschnitt    4 mm² / 12 AWG
Eindrähtiger Leiter  0,5 … 4 mm² / 20 … 12 AWG
Eindrähtiger Leiter; direkt steckbar    1,5 … 4 mm² / 16 … 12 AWG
Mehrdrähtiger Leiter  0,5 … 2,5 mm² / 20 … 14 AWG
Feindrähtiger Leiter    0,5 … 4 mm² / 20 … 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen    0,25 … 1,5 mm² / 20 … 16 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 2,5 mm² / 20 … 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar 1,5 mm² / 16 AWG
Abisolierlänge  9 mm / 0.35 inch
Polzahl 3
Anschließbarer Durchmesser der Mantelleitung 8 … 11,5 mm
Leiteranschlussrichtung zur Steckrichtung    0°
Abmantellänge    55mm
Kodierung A

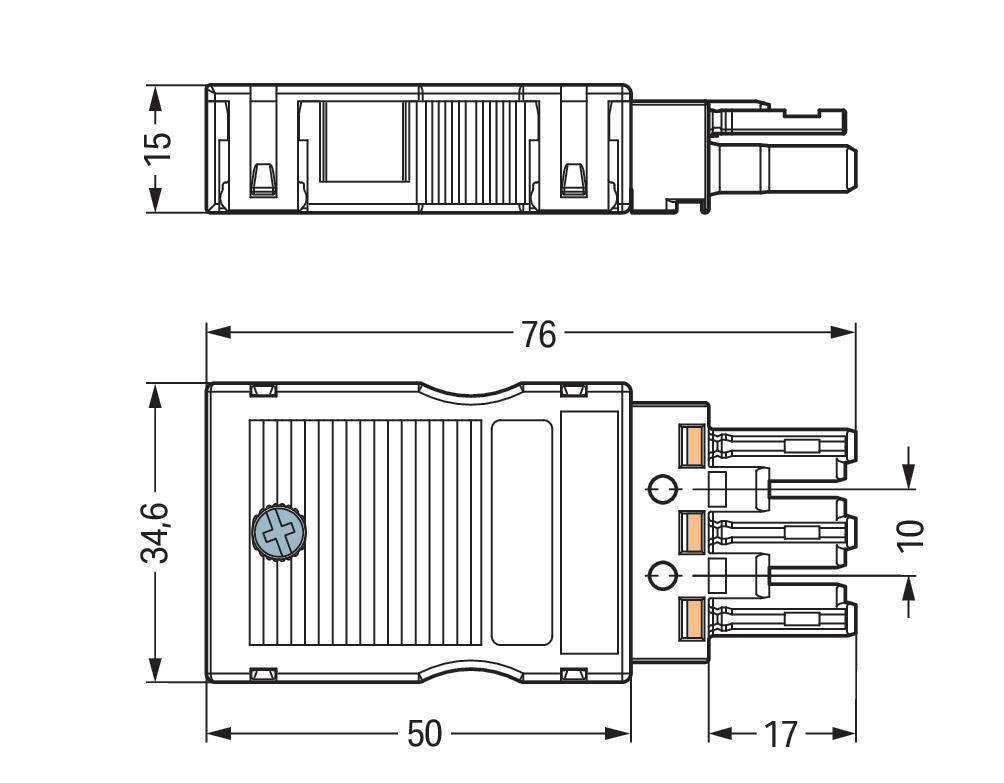

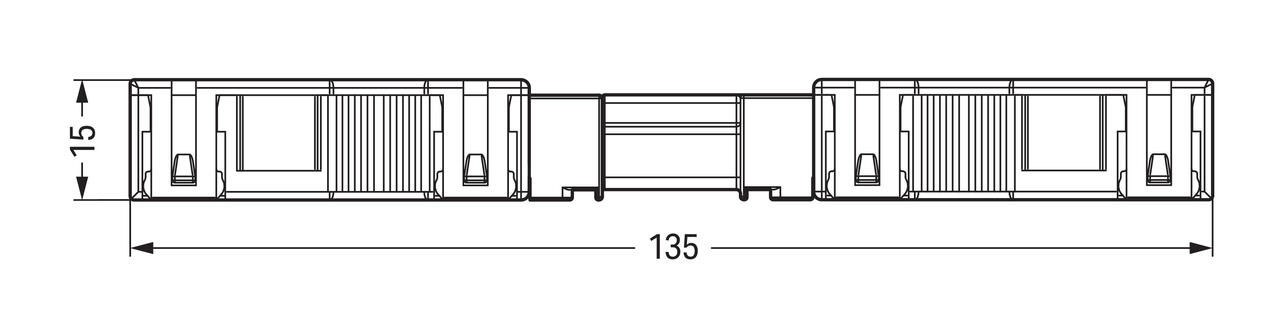

Geometrische Daten
Rastermaß 10 mm / 0.394 inch
Breite    34,6 mm / 1.362 inch
Höhe    15 mm / 0.591 inch
Tiefe    76 mm / 2.992 inch

Mechanische Daten
Anwendung Allgemeine Netzanwendungen
variable Kodierung   Ja
Aufdruck    L ⏚ N
Potentialkennzeichnung   L ⏚ N
Steckkraft einer Steckverbindung    ca. 20 … 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung    mit Verriegelung: > 80 N
Trennkraft einer Steckverbindung    ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig)
Anzahl der Steckzyklen    200, ohne ohmsche Last
Schutzart    IP2XC; In gestecktem Zustand mit Zugentlastungsgehäuse:
                    IP2xC (Diese Installationssteckverbinder sind nicht für
                   den Einsatz in leicht zugänglichen Bereichen vorgesehen!)
Anzugsdrehmoment der Schraube    0,5 Nm

Steckverbindung
Kontaktausführung im Steckverbinderbereich  Federleiste/Buchse
Steckverbinder Anschlusstyp  für Leiter
Fehlsteckschutz Ja

Werkstoffdaten
Hinweis Werkstoffdaten    Informationen zu Materialangaben finden sie hier
Farbe   weiß
Deckelfarbe  grau
Isolierstoffgruppe  I
Isolierwerkstoff Hauptgehäuse  Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94    V0
Klemmfederwerkstoff    Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff    Kupfer bzw. Kupferlegierung; oberflächenveredelt
Kontaktoberfläche    Zinn
Brandlast    0,382MJ

Umgebungsbedingungen
Verarbeitungstemperatur    -5 … +40 °C
Dauergebrauchstemperatur    -35 … +85 °C
Hinweis zur Dauergebrauchstemperatur    Isolierteile für Temperaturen ≤ 105 °C

VPE: 1/25
