Direktmessender Zweirichtungs-Drehstromzähler 3x100A mit Modbus- und S0-Schnittstelle.
Kombinierbar mit verschiedenen Modbus-Gateways, wie zum Beispiel dem ZGW16WL-IP,
zur Auswertung und Weiterleitung der Daten über diverse Protokolle.
Der Kommunikativste:
Zähler mit Modbus-, RTU- und S0-Ausgang
Stand-by-Verlust nur 0,8 W je Pfad.
Reiheneinbaugerät für DIN-Tragschiene (DIN EN 60715 TH35).
3TE (54 mm breit), 58 mm tief. Anschlussbereich plombierbar. Genauigkeitsklasse B (1%).
Anlaufstrom 40 mA je Pfad.
Messfunktionen und Messgrößen:
Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Leistungsfaktor,cos ϕ, Frequenz
4 Tarifzähler und Gesamtzählwerk für Wirkleistung

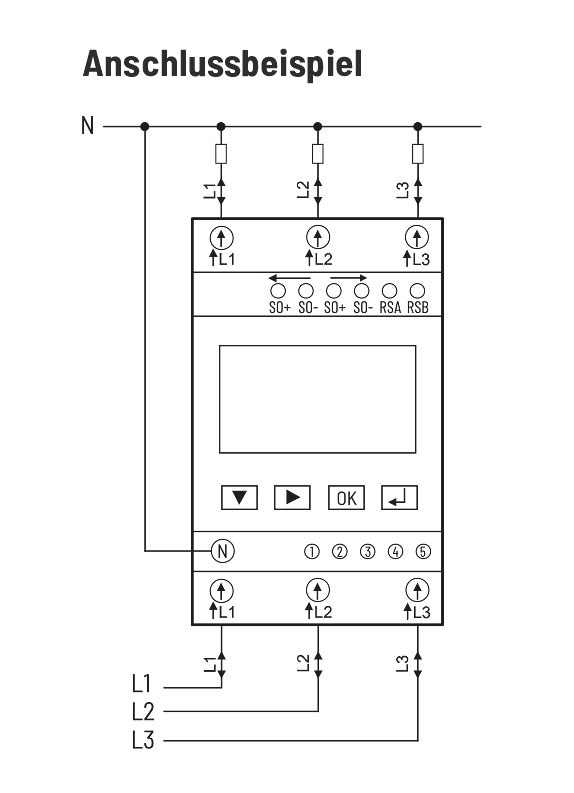

Anschluss von 1, 2 oder 3 Außenleitern möglich
Messrichtung umkehrbar (per Display und Modbus)
Saldierende Energiemessung
Messwertaktualisierung 100 ms
Maximalstrom 100A / Referenzstrom 10A
Anzeige und Bedienung:
Automatischer Wechsel im Display alle 5 Sekunden (Bezug → / Lieferung ←)
Spannungen: L1-N, L2-N, L3-N, L1-L2, L2-L3, L3-L1
Ströme: L1, L2, L3, N
Wirkleistung je Phase und gesamt
Frequenz
Gesamtbezug und -lieferung
Anzeige des aktuellen Tarifs (T1–T4)
Rücksetzbare Zählerstände für Gesamt- und Tarifwerte (Bezug und Lieferung)
Anzeige auch bei Stromausfall (zweimal innerhalb von 14 Tagen)
LED-Anzeige (100 Impulse/kWh)
PIN-Schutz für Einstellungen
Rücksetzung auf Werkseinstellungen möglich (PIN, S0, Modbus)
Kommunikation:
Modbus RTU (RS485):
Adresse 1–247 (Default: 1)
Baudrate: 300–115200 (Default: 9600)
Parität: None, Odd, Even (Default: None)
Stopbits: 1, 2 (Default: 1)
Modbus-Registertabelle siehe Produktseite
S0-Ausgänge (Bezug → / Lieferung ←):
Impulsrate: 0,01 bis 10.000 Imp./kWh (Default: 1.000 Imp./kWh)
Pulsbreite: 2–99 ms (Default: 30 ms)
